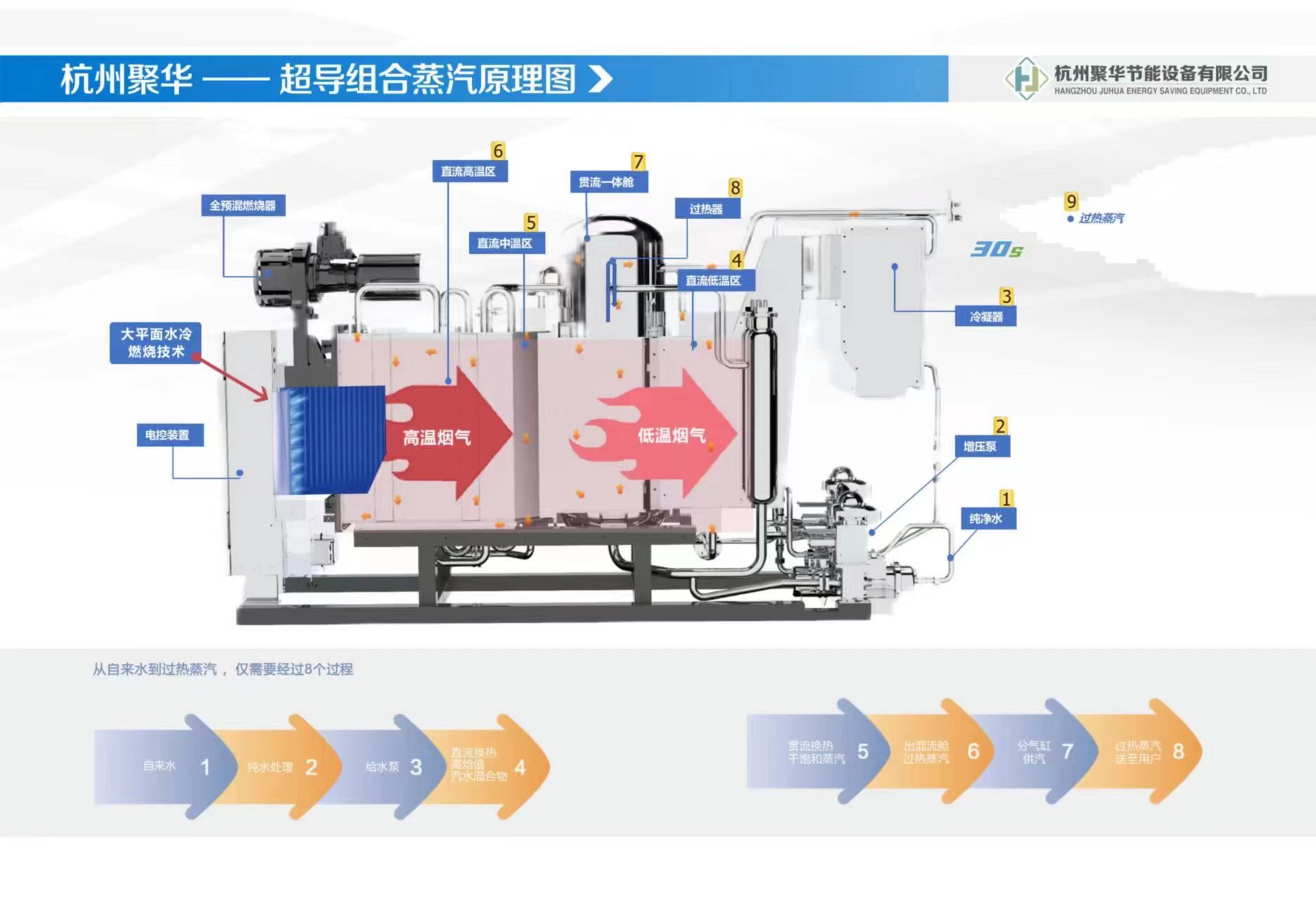

蒸汽微過熱輸出
超導蒸汽熱力機，是直流鍋爐和貫流鍋爐的辯證揚 棄，采用先進的大平面水冷燃燒技術，充分均勻燃 燒。給水通過直流換熱裝置快速形成高焓值的汽水混 合物后進入貫流換熱裝置。在直列管束再次加熱，形 成干飽和蒸氣進入內部過熱器進一步加熱，實現蒸汽 微過熱輸出，產出品質飽和蒸汽。
智能頻控負荷
智能頻控單元與機組，根據末端用汽負荷自動匹配機 組或單元數量，不降負荷輸出，高效率滿足末端用汽 負荷變化。

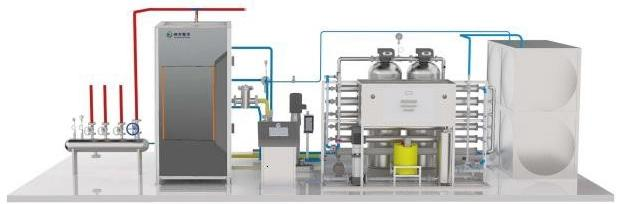

安裝示意圖
316L高效冷凝翅片
高效冷凝翅片采用 316L 不銹鋼，耐腐蝕，抗氧化，超長使用壽命;環保達標，低于《關于在全市重點控制區域執行大氣污染物排放控制值的通告》標準，氮氧化物排放低于 30mg/m3;設備占地面積小，并聯智控，拆移動方便;

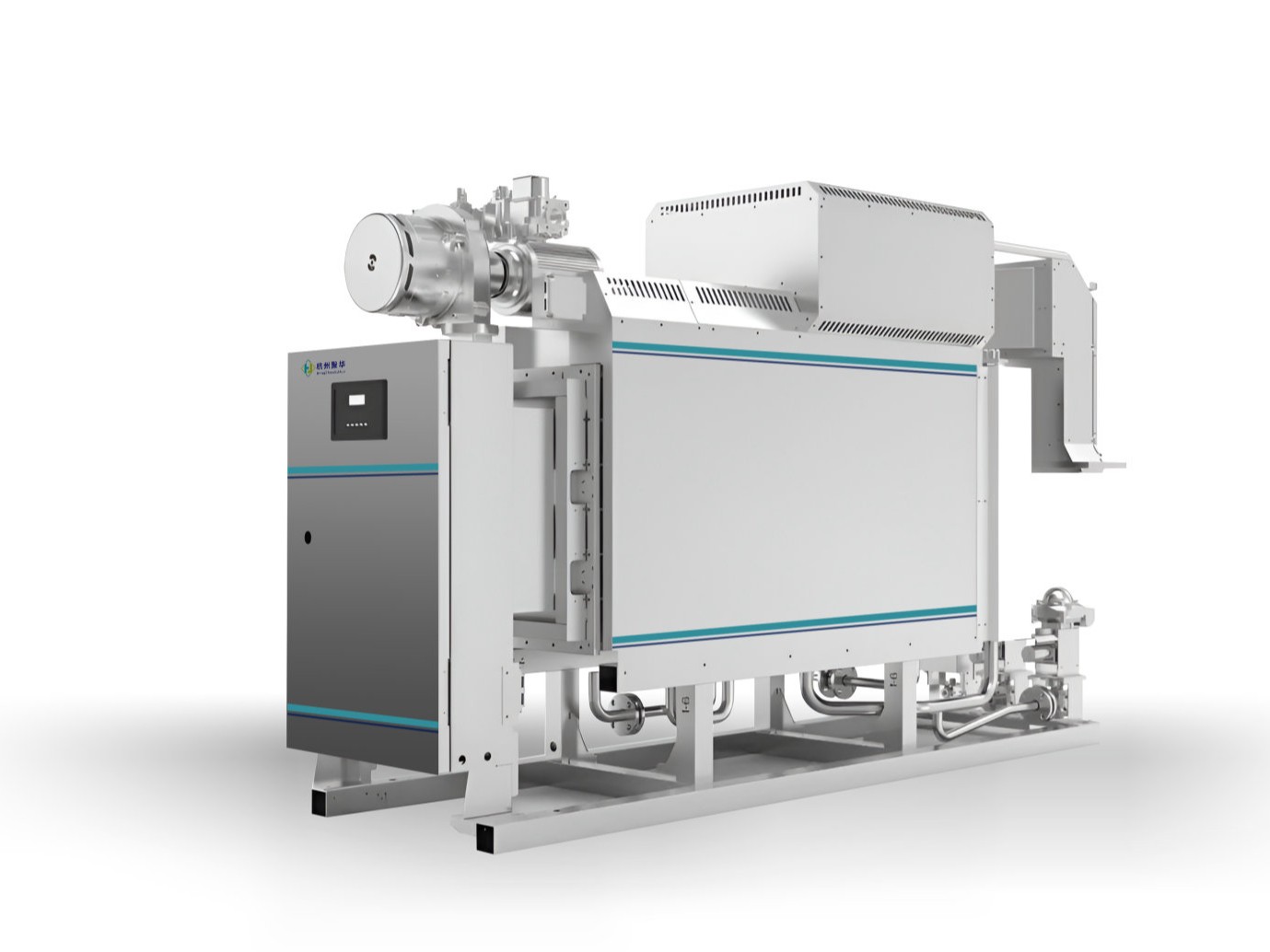

超導組合蒸汽熱力機———產品參數
| 項目 | 單位 | JHS-0.33-1.0/200-Q | 2JHS-0.33-1.0/200-Q | 3JHS-0.33-1.0/200-0 | 4JHS-0.33-1.0/200-Q | 5JHS-0.33-1.0/200-Q | 6JHS-0.33-1.0/200-Q |
| 產品類別 | / | 超導組合蒸汽熱力機 | 超導組合蒸汽熱力機 | 超導組合蒸汽熱力機 | 超導組合蒸汽熱力機 | 超導組合蒸汽熱力機 | 超導組合蒸汽熱力機 |
| 額定蒸發量 | kg/h | 330 | 660 | 1000 | 1300 | 1650 | 2000 |
| 蒸汽壓力 | MPa | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 蒸汽溫度 | ℃ | 200 | 200 | 200 | 200 | 200 | 200 |
| 蒸汽干度 | % | 98.86 | 98.86 | 98.86 | 98.86 | >98.86 | 98.86 |
| 出蒸汽時間 | S | ≈30 | ≈30 | ≈30 | ≈30 | ≈30 | ≈30 |
| 燃?xì)忸愋?/td> | / | 天然氣(12T) | 天然氣(12T) | 天然氣(12T) | 天然氣(12T) | 天然氣(12T) | 天然氣(12T) |
| 燃?xì)鈮毫?/td> | KPa | 天然氣(5.0-5.5) | 天然氣(5.0-5.5) | 天然氣(5.0-5.5) | 天然氣(5.0-5.5) | 天然氣(5.0-5.5) | 天然氣(5.0-5.5) |
| 單元更大幾何水容積 | L | 28.18 | 28.18 | 28.18 | 28.18 | 28.18 | 28.18 |
| 單元更大運行水容量 | L | 12 | 12 | 12 | 12 | 12 | 12 |
| 設計給水溫度 | ℃ | 20-90 | 20-90 | 20-90 | 20-90 | 20-90 | 20-90 |
| 天然氣耗氣量 | Nm3/h | 23-25 | 46-50 | 69-75 | 92-100 | 115-125 | 138-150 |
| 負荷頻控調節 | % | 20~100 | 20~100 | 20-100 | 20-100 | 20-100 | 20-100 |
| 額定熱效率 | % | >101 | >101 | >101 | >101 | >101 | >101 |
| 排煙溫度 | ℃ | ≤65(冬) | ≤65(冬) | ≤65(冬) | ≤65(冬) | ≤65(冬) | ≤65(冬) |
| NOx排放濃度 | mg/m3 | <30 | <30 | <30 | <30 | <30 | <30 |
| CO排放濃度 | mg/m3 | <95 | <95 | <95 | <95 | <95 | <95 |
| 電源性質 | V/Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz |
| 電功率 | KW | 1.2 | 2.4 | 4 | 5 | 6 | 7.5 |
| 更大熱負荷 | MW | 0.24 | 0.48 | 0.72 | 0.95 | 1.2 | 1.4 |
| 燃?xì)馊肟诠軓?/td> | / | G1" | DN32(PN16) | DN65(PN16) | DN65(PN16) | DN100(PN16) | DN100(PN16) |
| 蒸汽出口管徑 | DN20(PN16) | DN40(PN16) | 2xDN40(PN16) | 2xDN40(PN16) | 2xDN40(PN16) | 2xDN40(PN16) | |
| 進水口管徑 | / | G1/2” | DN20(PN25) | DN32(PN25) | DN32(PN25) | DN40(PN16) | DN40(PN16) |
| 排水口管徑 | / | G1/2” | DN20(PN16) | DN25(PN16) | DN25(PN16) | DN25(PN16) | DN25(PN16) |
| 煙道出口尺寸 | mm | 130x130 | 130x130 | 200x150(x2) | 200x150(x2) | 240x160(x2) | 240x160(x2) |
| 外形尺寸(長寬高) | mm | 2070X530X1200 | 2290X1200X1300 | 2360X1290X2560 | 2360X1290X2560 | 2360X1915X2560 | 2360X1915X2560 |
| 設備重量 | kg | 300 | 800 | 1200 | 1500 | 1800 | 2100 |
| 備注：1、天然氣低位熱值按8600kcal/Nm3計算；2、產品改良參數會有所變化，不同工況參數會有所變化，以具體工況為準。 | |||||||
超導組合蒸汽熱力機———產品配置表
| 序號 | 類別 | 部件 | 品牌/產地 | 備注 |
| 1 | 爐體 | 超導蒸汽機外殼 | JHS/浙江 | 冷軋板噴塑(不銹鋼定制) |
| 2 | 換熱本體JHS-0.33-1.0/200-Q | JHS/浙江 | 復合鍋爐鋼(不銹鋼定制) | |
| 3 | 316L翅片管冷凝器 | JHS/浙江 | 自主研發 | |
| 4 | 直流艙/貫流艙/過熱艙分離器 | JHS/浙江 | 自主研發 | |
| 5 | 低氮燃燒器 | 直流變頻風機 | 紐新克/杭州 | |
| 6 | 燃?xì)獗壤y | Honeywell/美國 | ||
| 7 | 文丘里混合器 | Honeywell/美國 | ||
| 8 | 點火變壓器 | Honeywell/美國 | ||
| 9 | 表面燃燒金屬絲網 | Bekaert/荷蘭 | ||
| 10 | 燃?xì)鈮毫﹂_關 | Honeywell/美國 | ||
| 11 | 火檢檢驗盒 | JHS/浙江 | ||
| 12 | 燃?xì)庑孤┍Ｗo(hù)系統 | JHS/浙江 | 自主研發 | |
| 13 | 煙溫超高保護系統 | JHS/浙江 | 自主研發 | |
| 14 | 火焰檢測保護系統 | JHS/浙江 | 自主研發 | |
| 15 | 內置煙道 | JHS/浙江 | 不銹鋼 | |
| 16 | 供水系統 | 外置水泵 | 南方泵/浙江 | |
| 17 | 變頻器 | 英威騰/上海 | ||
| 18 | 內置水泵 | 索富/上海 | ||
| 19 | 進水自動調節系統 | JHS/浙江 | 自主研發 | |
| 20 | 進水防干燒保護系統 | JHS/浙江 | 自主研發 | |
| 21 | 智能控制 | 物聯網遠程監控系統 | JHS/浙江 | 自主研發 |
| 22 | 接觸器 | ABB/瑞士 | ||
| 23 | 壓力變送器 | 丹佛斯/丹麥 | ||
| 24 | 蒸汽超溫超壓保護系統 | JHS/浙江 | 自主研發 | |
| 25 | 變頻智能比例調節系統 | JHS/浙江 | 自主研發 | |
| 26 | 多機并聯智能控制系 | JHS/浙江 | 自主研發 | |
| 27 | 爐體超溫保護系統 | JHS/浙江 | 自主研發 | |
| 28 | 風壓過低保護系統 | JHS/浙江 | 自主研發 | |
| 29 | 機械急停保護系統 | JHS/浙江 | 自主研發 | |
| 30 | 智能比例調節控制系統 | JHS/浙江 | 自主研發 | |
| 31 | 儀表電器 | 壓力表 | 江南/杭州 | |
| 32 | 接觸器 | ABB/瑞士 | ||
| 33 | 斷路器 | ABB/瑞士 | ||
| 34 | 中間繼電器 | ABB/瑞士 | ||
| 35 | 電機保護斷路器 | ABB/瑞士 | ||
| 36 | 空氣開關 | ABB/瑞士 |

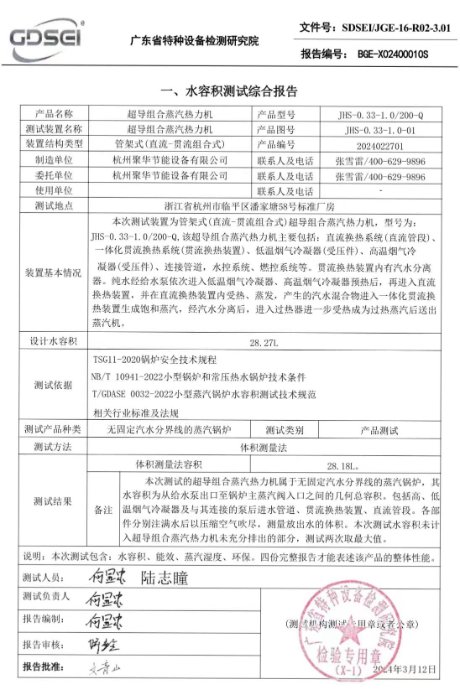

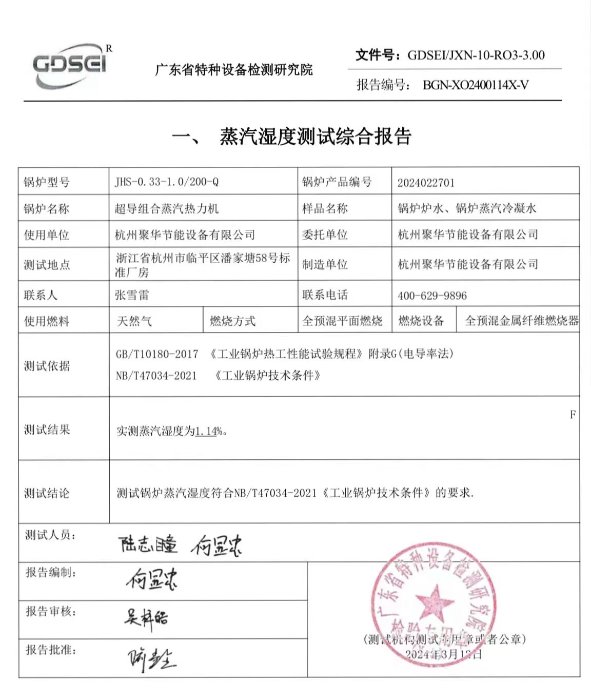

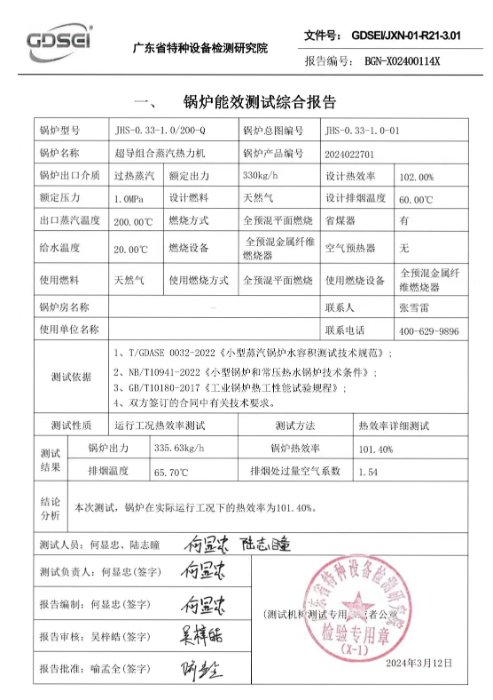

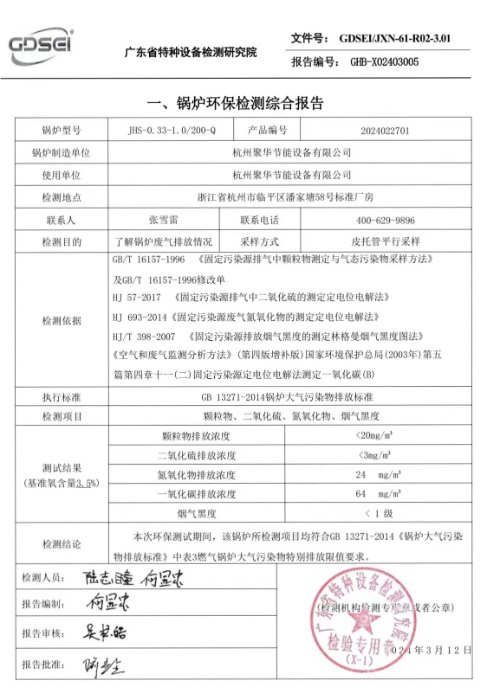

鍋爐能效測試結果匯總
使用進口燃?xì)忾y組，高級配置既保證了質量，也更加耐用;設備熱效率>102%， 與同類產品效率高2-8%點左右;蒸汽干度>99%，與同類產品效率高2-8%點左右;設備具備無級變速調節：根據末端壓力溫度可精確自動啟停單元， 持續不斷產出蒸汽，調節比例(15%-100%);設備進水可高溫回水，支持溫度≤ 100℃。
